ORC Organic Rankine Cycle

Der Organic Rankine Cycle (Abkürzung ORC) ist ein Verfahren des Betriebs von Dampfturbinen mit einem anderen Arbeitsmittel als Wasserdampf. Der Name des Verfahrens geht auf William John Macquorn Rankine zurück, einen schottisch-britischen Physiker und Ingenieur. Als Arbeitsmittel werden organische Flüssigkeiten mit einer niedrigen Verdampfungstemperatur verwendet.

Funktionsschema ORC-Anlage (Gammel Engineering)



Das Verfahren kommt vor allem bei hocheffizienten Heizkraftwerken mit einer elektrischen Leistung bis ca. 2,5 MW zum Einsatz oder wenn das zur Verfügung stehende Temperaturgefälle zwischen Wärmequelle und -senke zu niedrig für den Betrieb einer von Wasserdampf angetriebenen Turbine ist. Das ist vor allem bei der Stromerzeugung mit Hilfe der Geothermie, der Kraft-Wärme-Kopplung sowie bei Solarkraftwerken und Meereswärmekraftwerken der Fall. Die Entspannungsmaschinen (Turbine, Schraubenexpander) werden typischerweise mit Silikonöl, Kältemittel oder brennbarem Gas betrieben.

Gammel Engineering hat Erfahrung aus mehr als 30 realisierten Biomasse-Heizkraftwerken mit ORC-Technologie in Leistungsklassen 300 bis 2500 kWel. Das Ingenieurunternehmen ist im deutschsprachigen Raum Marktführer. Resultierend aus dem langjähringen know how wurde mit dem Ziel der Steigerung der elektrischen Wirkungsgrade und der Emissionsminderung bei Einsatz naturbelassener Biomasse das Kombi Power System entwickelt. Mehr dazu auf http://www.gammel.de/de/kombi-power-system

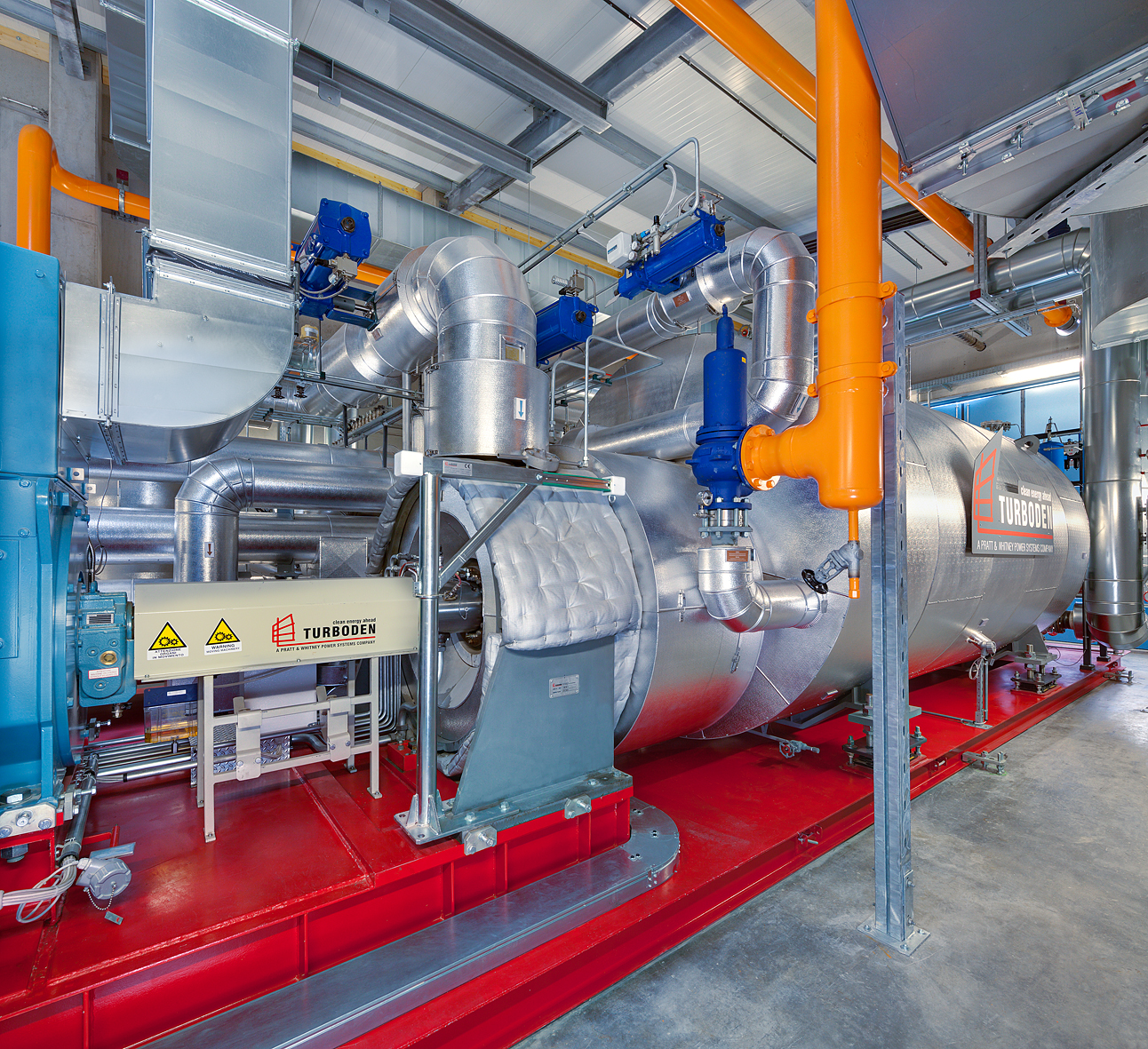

ORC-Turbine mit Rekuperator (Gammel Engineering)

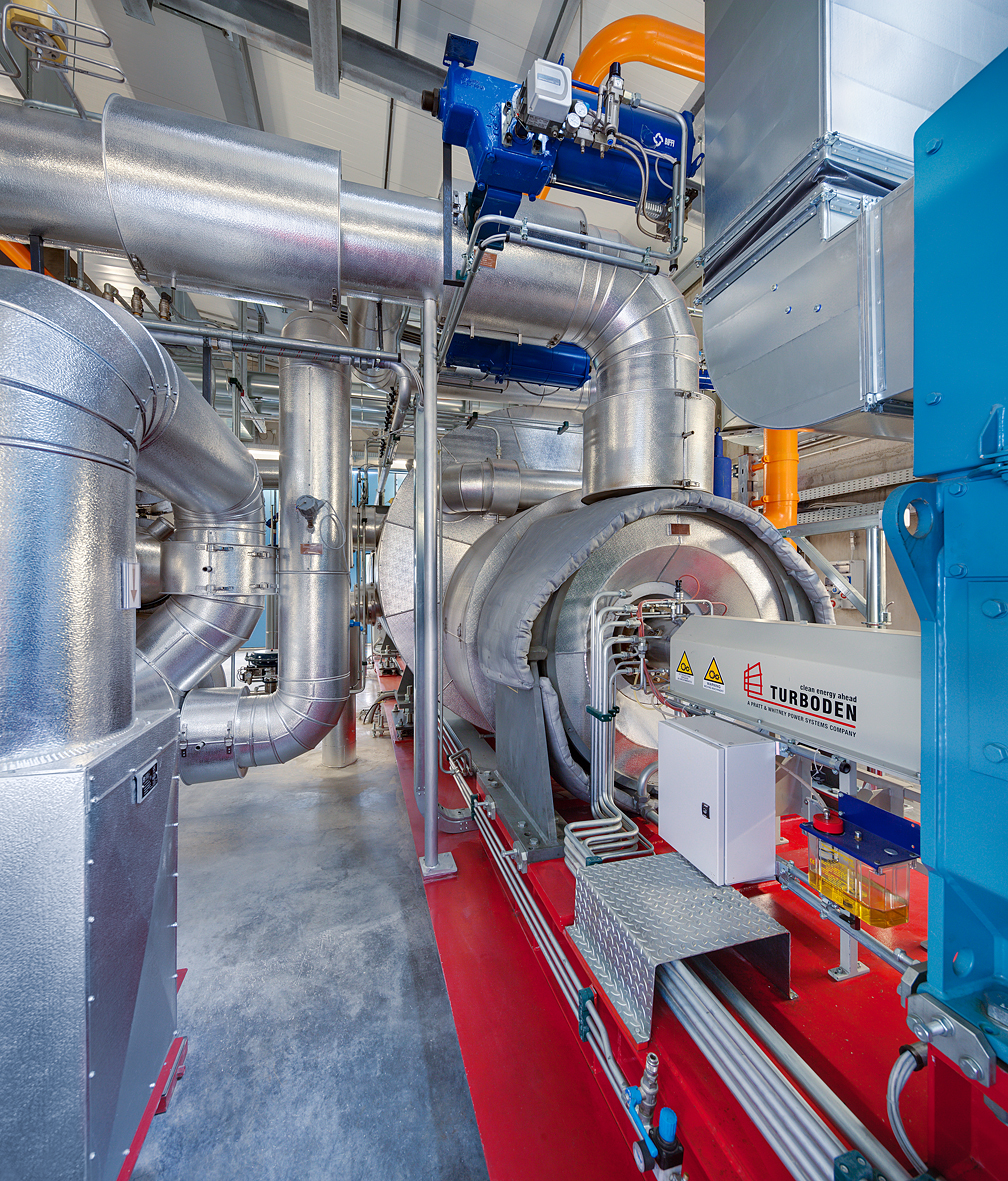

ORC-Turbine mit Silikon-Dampfleitung (Gammel Engineering)

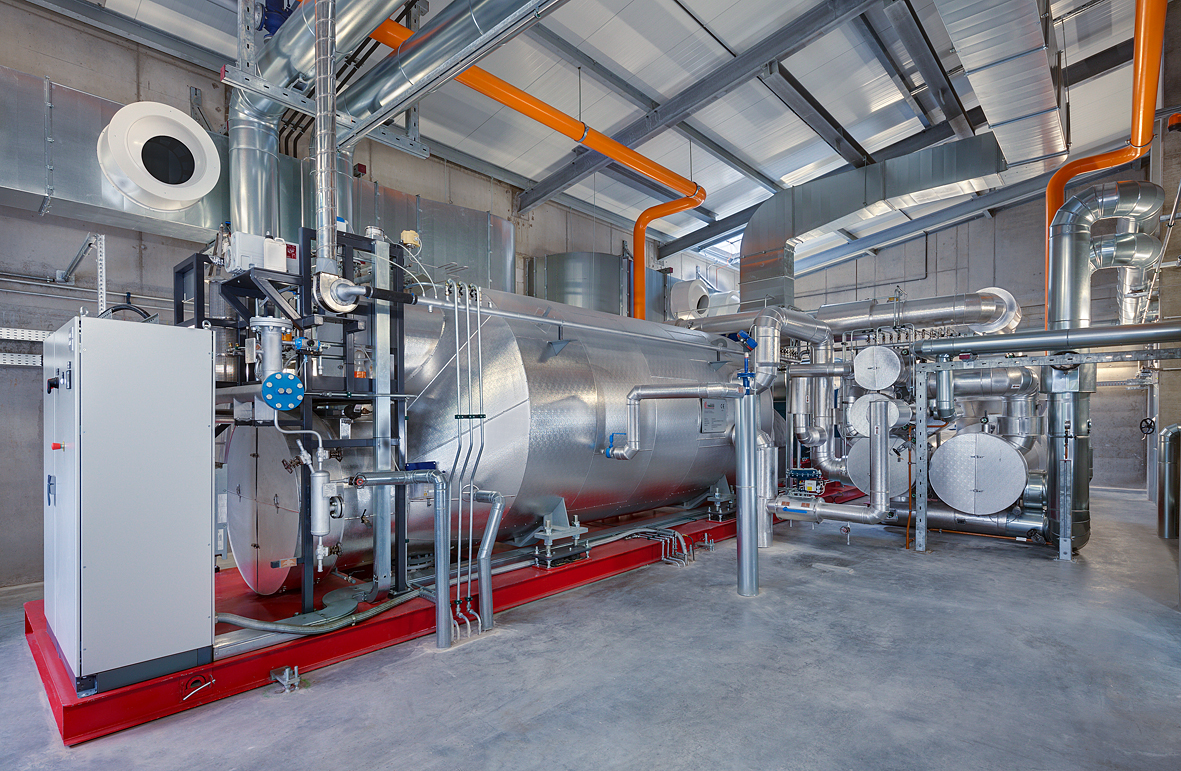

Rekuperator mit Silikonöl-Vorwärmern und Verdampfer (Gammel Engineering)

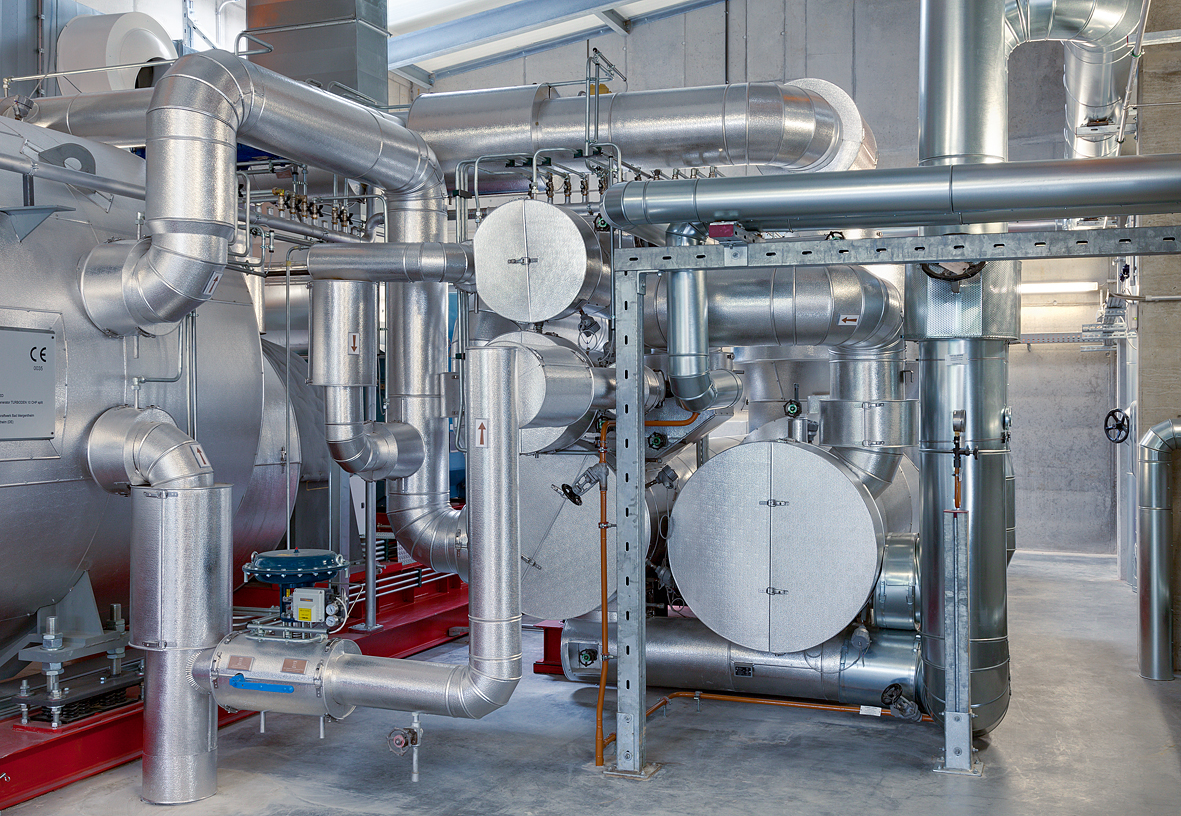

Silikonöl-Vorwärmer und -Verdampfer (Gammel Engineering)

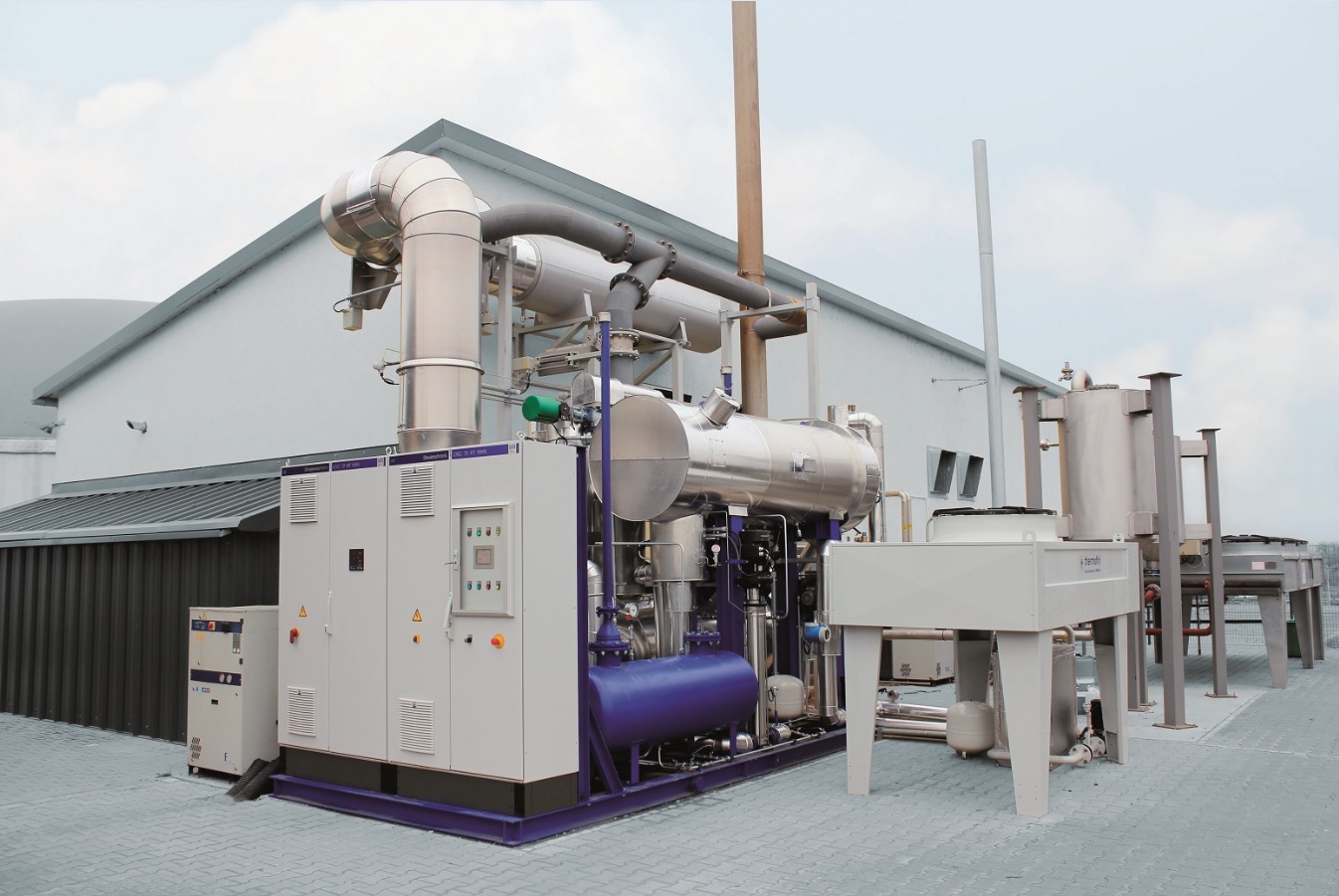

ORC 70 kW Aussenaufstellung (Dürr Cyplan)

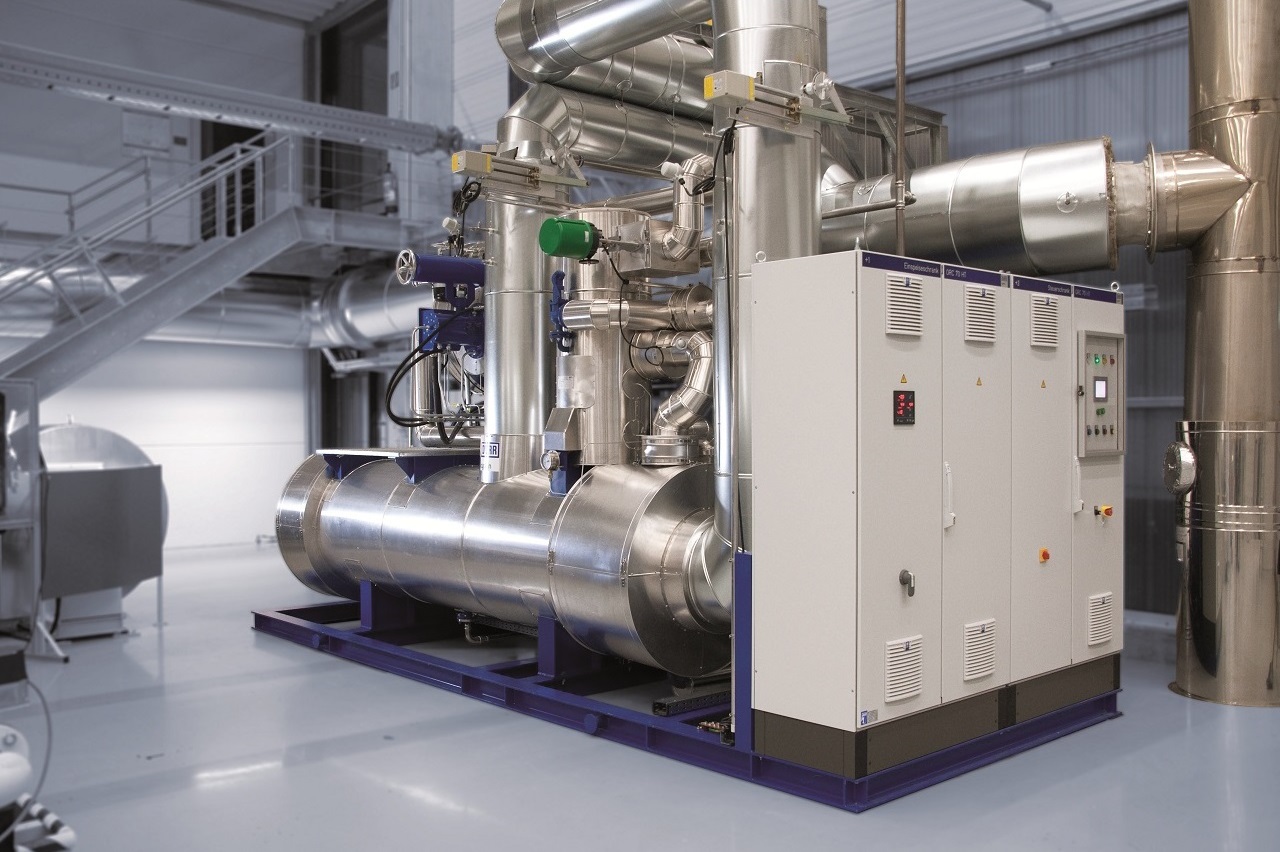

ORC 70 kW Innenaufstellung (Dürr Cyplan)



Quellen :

Wikipedia

http://de.wikipedia.org/wiki/Organic_Rankine_Cycle

Dürr Cyplan

http://www.durr-cleantechnology.com/de/umwelttechnik-produkte/orc-system/
